Macchina montaggio custodia connettori multipolari

Settore

Componenti elettromeccanici

Produttività

600

Tecnologia applicata

rivettatura

Tecnologia Camas

Tavola rotante, Robot, Pallettizzazione

Problema che abbiamo risolto

Dosatura, rivettatura

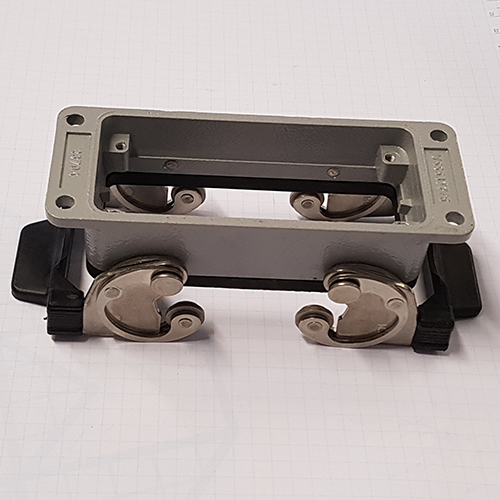

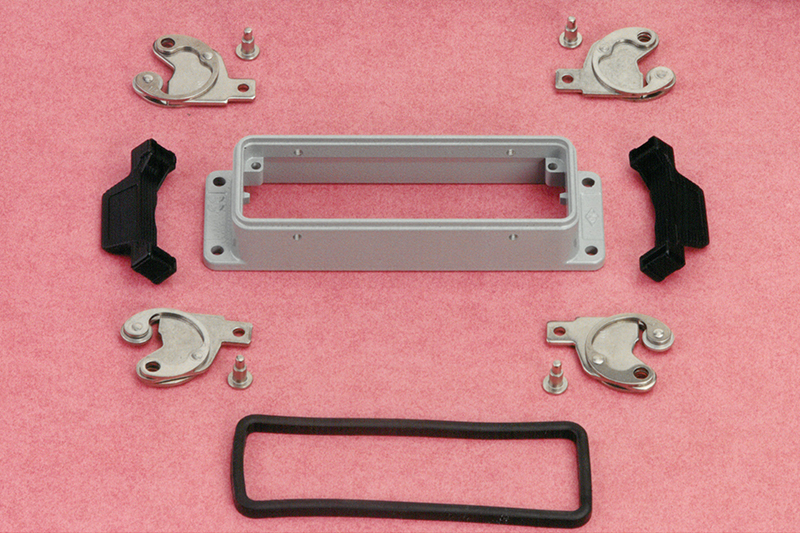

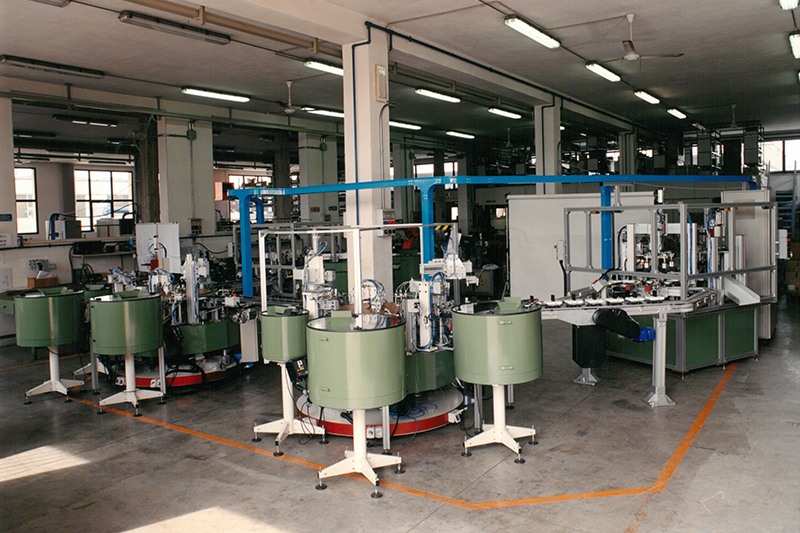

La macchina per il montaggio della custodia per connettori multipolari è una linea costituita da 4 macchine a tavola rotante tra loro collegate. Il carico della custodia in alluminio verniciato e della guarnizione viene effettuato manualmente da un operatore su pallet di un nastro in due posaggi affiancati. La prima macchina effettua, mediante assi cartesiani, il dosaggio di una colla sulla guarnizione e il successivo accoppiamento corpo custodia-guarnizione. La secondo e la terza macchina effettuano rispettivamente il montaggio di una o più leve destre e sinistre e il bloccaggio mediante rivettatura epicicloidale di appositi rivetti. Infine la quarta macchina effettua il montaggio delle maniglie in plastica.

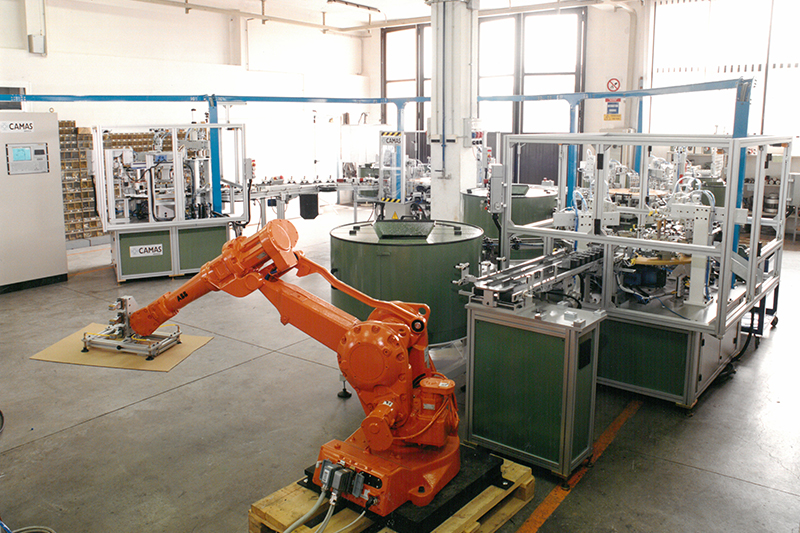

Una volta assemblati i pezzi sono scaricati e posizionati ordinatamente all’interno di cestoni da un robot antropomorfo che separa i vari strati con fogli di cartone.
