Macchina assemblaggio dispositivo tenuta idraulica

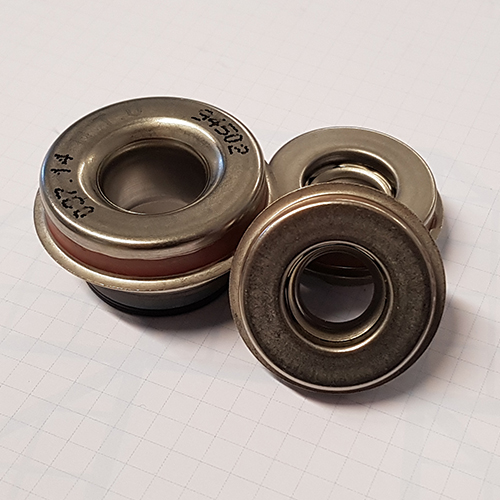

La macchina per l’assemblaggio di un dispositivo di tenuta idraulica è una linea interamente automatica per l’assemblaggio e il collaudo di dispostivi di tenuta idraulica da installare su alberi rotanti per l’applicazione nell’automotive. Questa macchina rappresenta l’evoluzione di un rapporto di partnership sviluppato negli anni con il cliente e che ha portato alla realizzazione su misura di una linea per il montaggio di un solo modello di dispositivo.

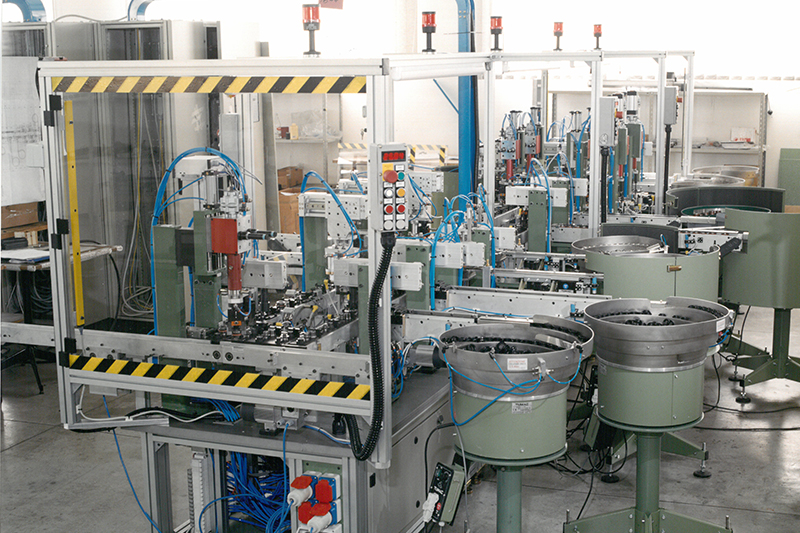

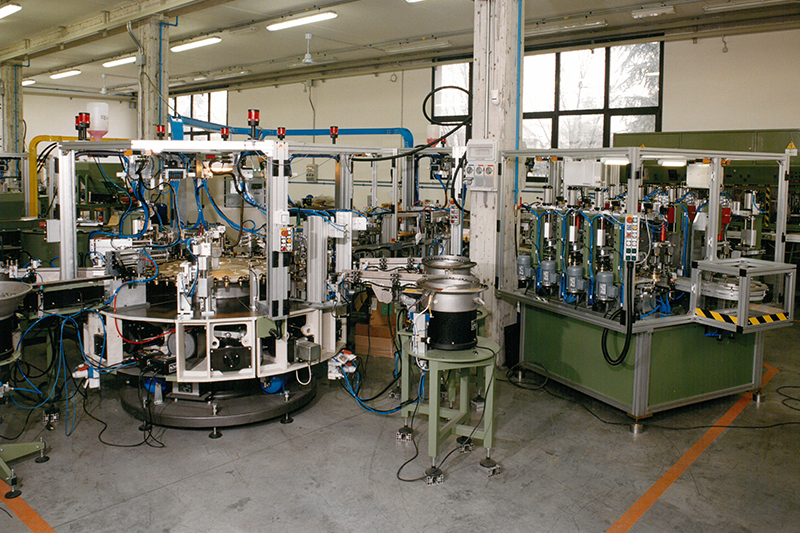

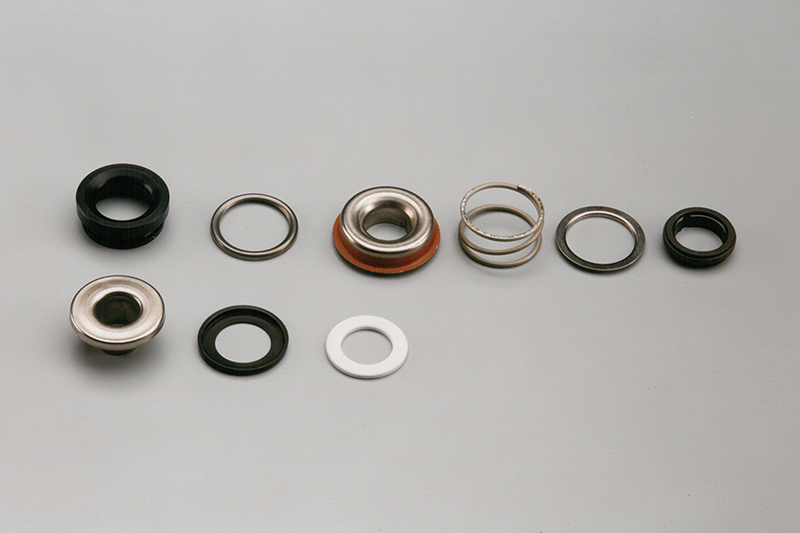

L’impianto è costituito da due macchine collegate da un nastro trasportatore, ciascuna dotata di tavola rotante a 16 divisioni con unità pick&place, azionate da un modulo meccanico a camme sviluppato da Camas. Particolare cura è stata posta ai sistemi di alimentazione dei pezzi, studiati per la gestione ottimale e in completa sicurezza di componenti sinterizzati e di molle delicate, in questo modo la macchina è in grado di movimentare anche le componenti più fragili. Prima di essere scaricati i pezzi assemblati sono testati al 100% per quanto riguarda la tenuta statica e dinamica mediante unità appositamente realizzate. Le prove avvengono su una macchina satellite collegata alla linea principale e costituita da un nastro a pallet liberi per il collaudo di più pezzi in contemporanea.
