Macchina montaggio pulsante 4 frecce

Settore

Automotive

Produttività

600

Tecnologia applicata

Sistema di visione

Tecnologia Camas

Tavola rotante, Semiautomatico

Test

Test funzionali

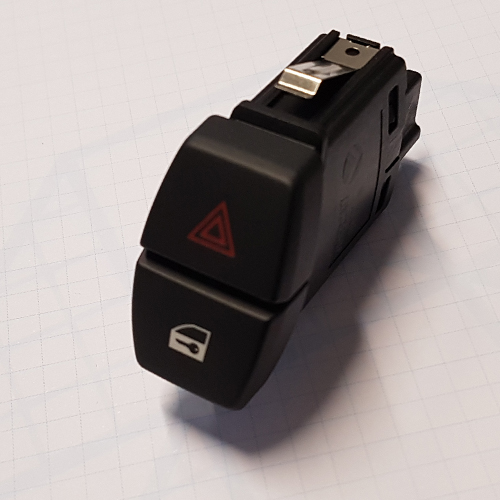

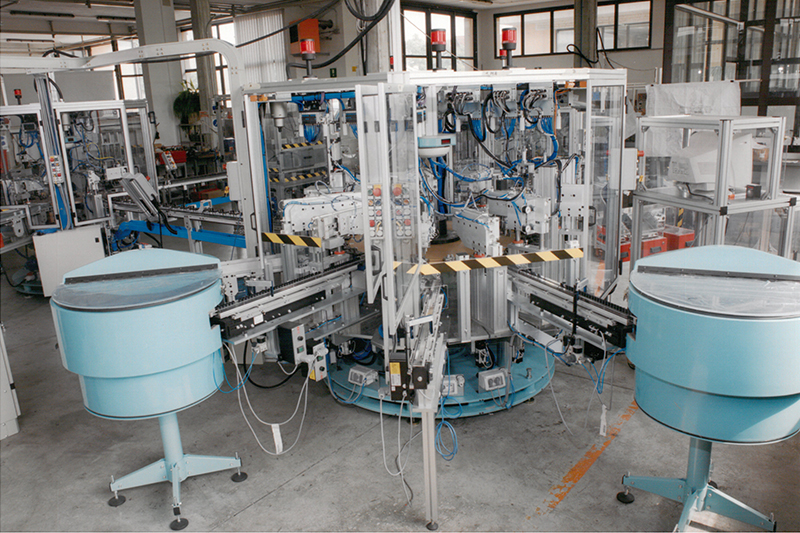

La macchina per il montaggio del pulsante 4 frecce è una linea costituita da 4 satelliti con unità azionate pneumaticamente per il montaggio semiautomatico di un interruttore di sicurezza realizzata per una delle principali case automobilistiche europee.
A partire dal carico manuale di tre componenti effettuato da un operatore, il primo satellite a tavola rotante a 16 divisioni è preposto all’assemblaggio iniziale del pezzo. Nella seconda macchina avviene la tranciatura e la singolarizzazione dei circuiti elettronici a partire da quadrotti tramite una trancia multipla, specificatamente sviluppata per gestire questo tipo di operazione molto delicata. I circuiti tranciati e singolarizzati vengono avviati al montaggio sulla terza macchina tramite un pallet portapezzo di un nastro trasportatore. L’oggetto finale assemblato e anche i premontati delle diverse fasi di lavorazione sono sottoposti sulla quarta macchina a una serie di controlli funzionali e di caratteristica: controlli di forma e posizione con sistemi di visione, controlli di carico e controlli elettrici. I prodotti vengono poi pallettizzati mediante assi cartesiani in appositi vassoi.
